GR-EC781 宏裕双针帮面缝合机（产品介绍 + 技术参数 + 使用说明）

一、产品介绍

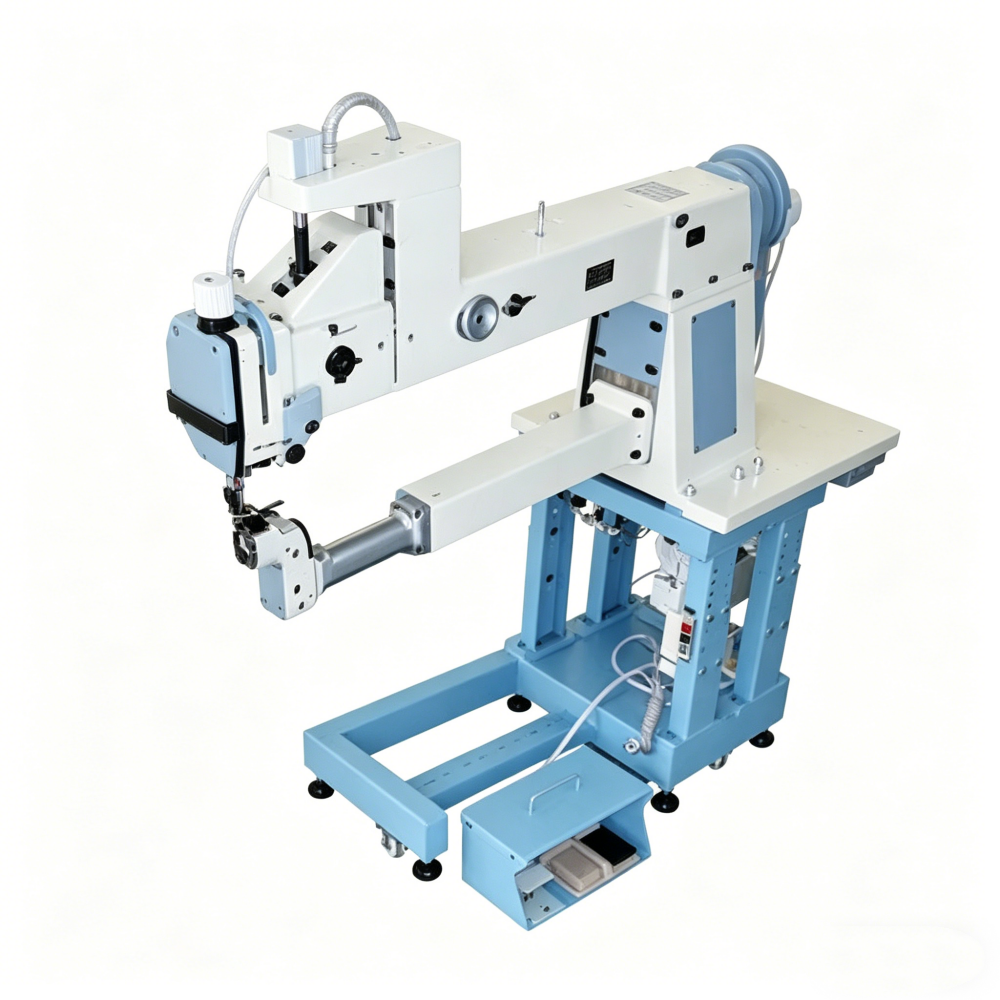

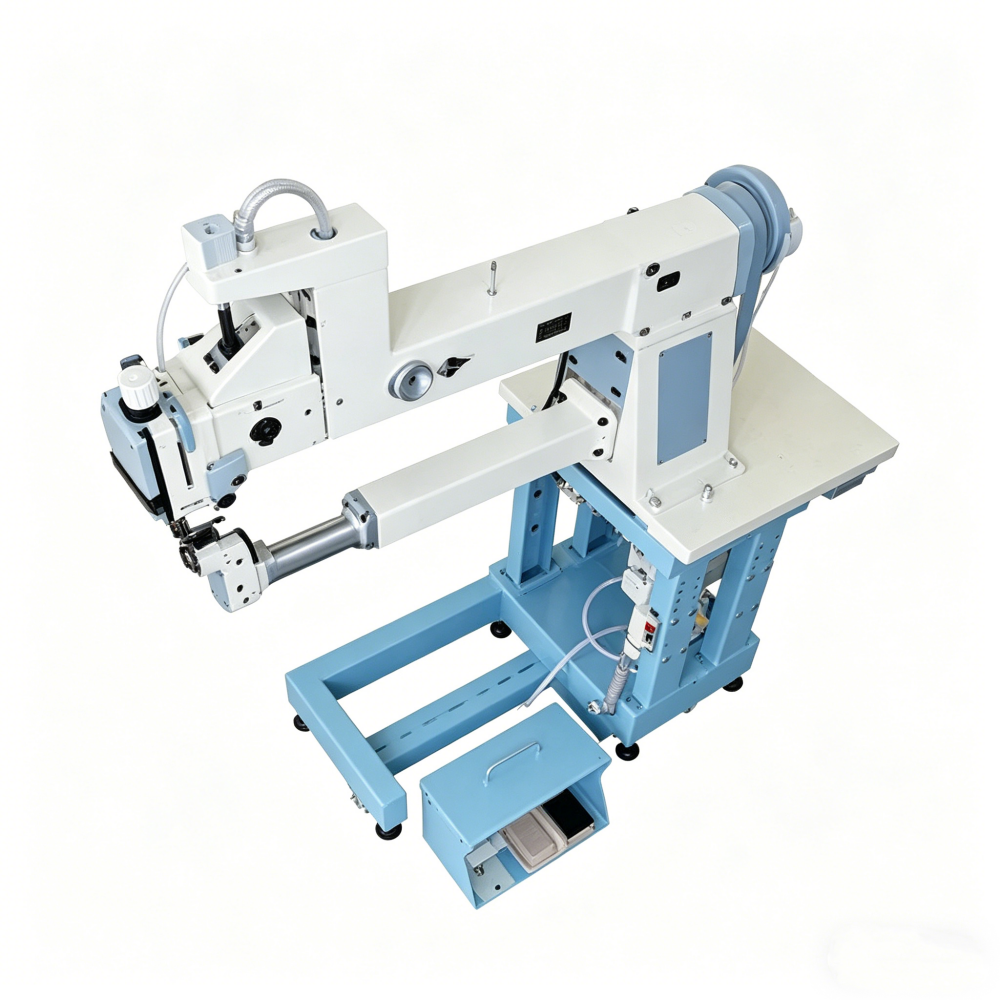

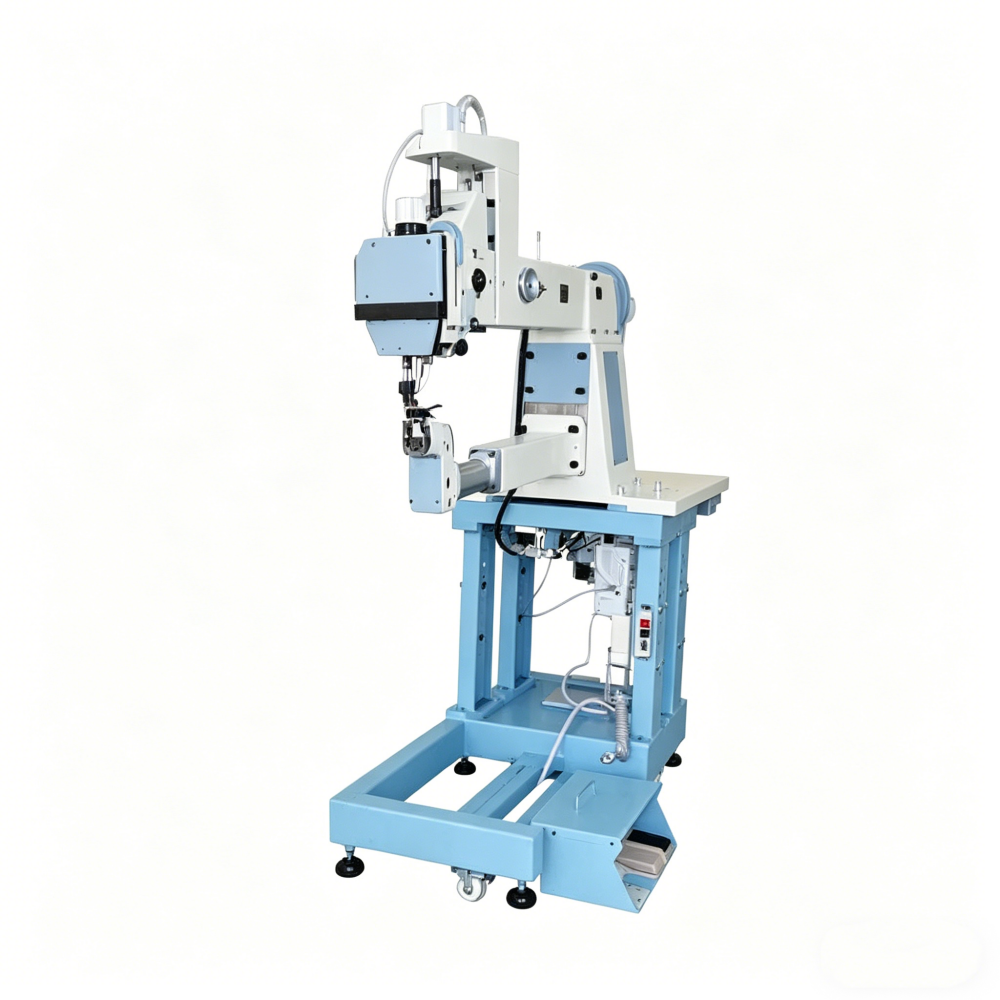

GR-EC781（电控）双针帮面缝合机（又称马克线机、帮面花样机）由常熟市宏裕机械（Great Rich） 制造，专为包底鞋、休闲鞋、皮鞋等帮面马克线与花样缝制设计，采用电控 + 步进电机驱动，是传统 GR-781 的智能升级款。

· 核心定位：鞋类帮面 / 侧面特种花样锁缝，主打包底鞋（莫卡辛鞋） 马克线缝制。

· 电控优势：触摸屏编程、100 + 内置花样、自定义花样编辑、花样一键切换。

· 结构特点：外挑长支臂（方便筒状 / 立体鞋帮操作）、气动压脚自动升降、双针同步锁缝、送料精准、线迹美观牢固。

· 适用场景：皮鞋、休闲鞋、包底鞋、豆豆鞋帮面马克线、方格、叉形、E 形、平行线等装饰 / 加固线迹。

二、技术参数（GR-EC781 电控版）

· 型号：GR-EC781（Great Rich 宏裕）

· 缝制速度：最高 400 转 / 分钟（无级调速）

· 线迹类型：双针锁式线迹（双线 + 底线）

· 线迹长度：0–8 mm 可调

· 双针间距：6 mm

· 机针规格：DY-100（200#–230#）

· 适用缝线：编织线 / 马克线 Φ1.0–1.2 mm

· 最大缝厚：≤ 4 mm

· 驱动系统：步进电机 + 电控系统（触摸屏）

· 花样存储：100+ 内置花样 + 自定义花样编辑

· 压脚形式：气动自动升降

· 电机功率：750W（220V 单相 / 380V 三相 50/60Hz）

· 机器净重：约 180–210 kg

· 外形尺寸：约 103×86×152 cm（含机架）

三、使用说明（操作要点）

1. 开机与准备

· 接通气源（0.4–0.6 MPa）、电源，启动电控箱。

· 触摸屏选择内置花样（如方格、叉形、双针平行）或编辑新花样。

· 装针（双针同规格、针杆对齐）、穿线（双面上线 + 底线），检查线迹松紧。

2. 参数设置（触摸屏）

· 线迹长度：0–8mm 按需设定。

· 缝制速度：100–400 RPM 无级调节。

· 双针间距：固定 6mm（硬件标准）。

· 压脚压力：气动调节阀微调（适配面料厚度）。

· 花样重复 / 起点 / 转角：直接在屏幕编辑保存。

3. 缝制操作

· 放置帮面，脚踏启动 → 压脚自动下降、送料、按花样缝合。

· 转角 / 停位：机器自动识别花样节点，精准停针。

· 完成：压脚自动抬起，取走工件。

4. 维护与保养

· 每日：清洁送料齿、压脚、针板，检查气源 / 线路。

· 每周：各润滑点加注专用机油。

· 每月：检查步进电机同步带张力、气管密封性。

· 花样备份：定期导出自定义花样至 U 盘。
