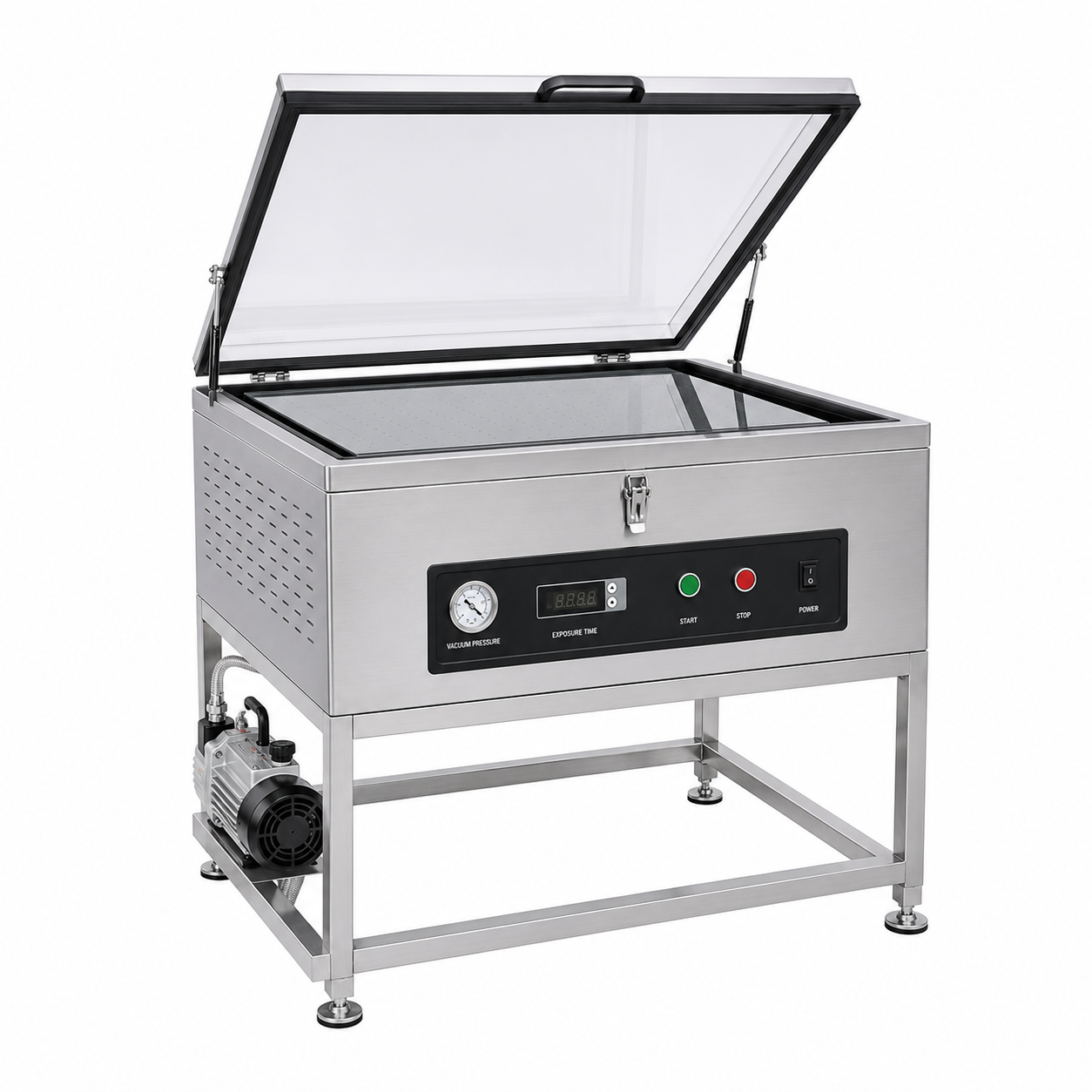

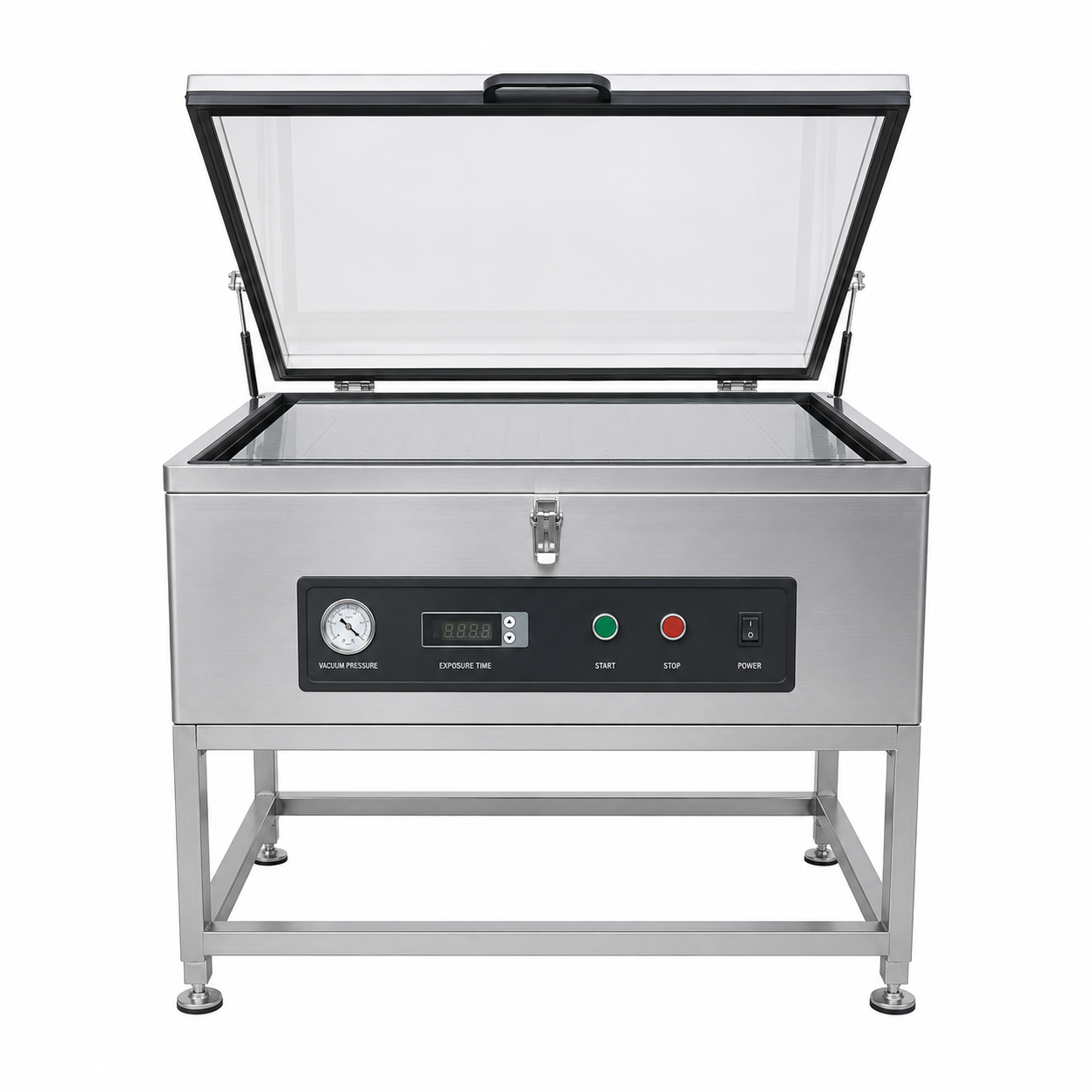

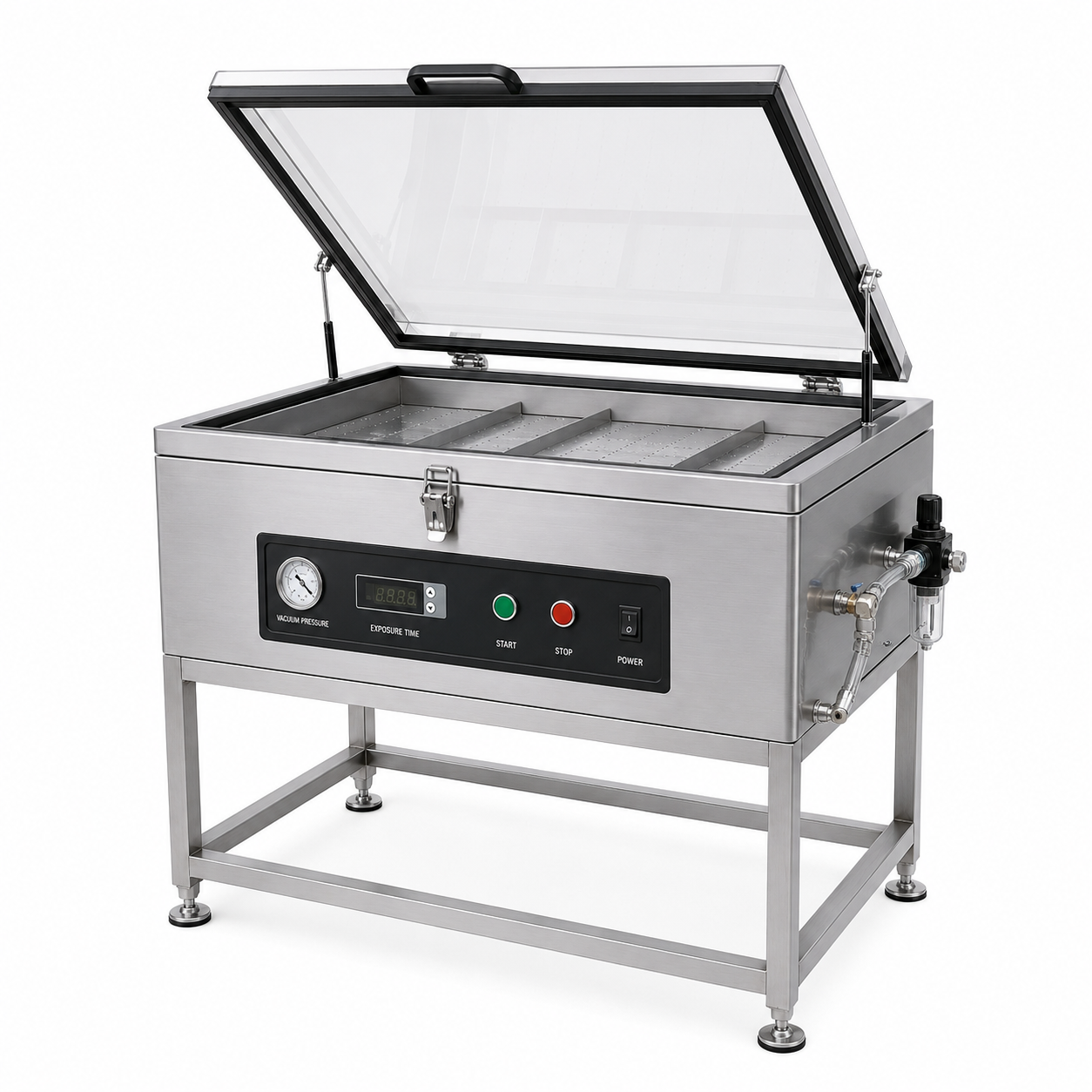

全自动真空晒版机 高真空吸附曝光设备

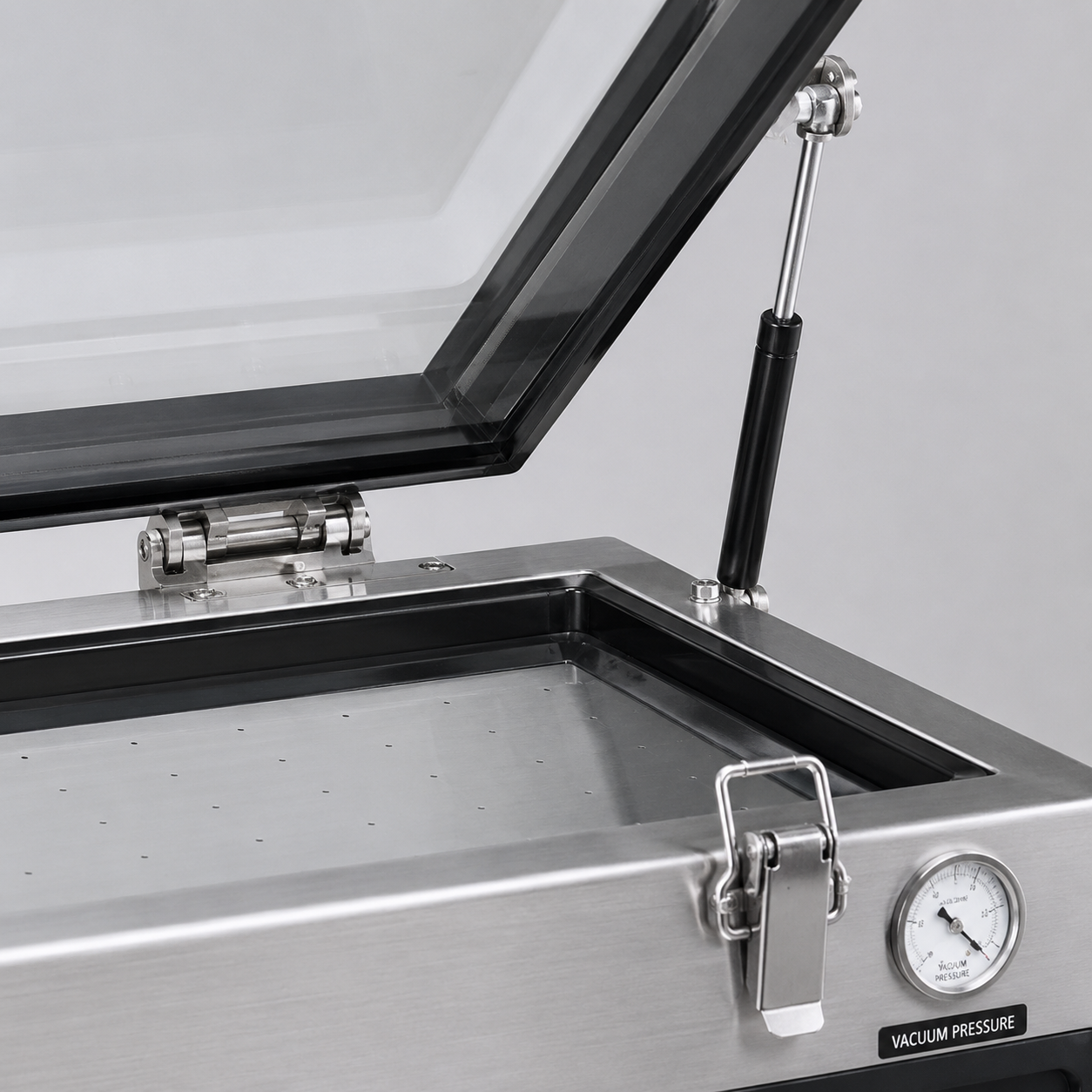

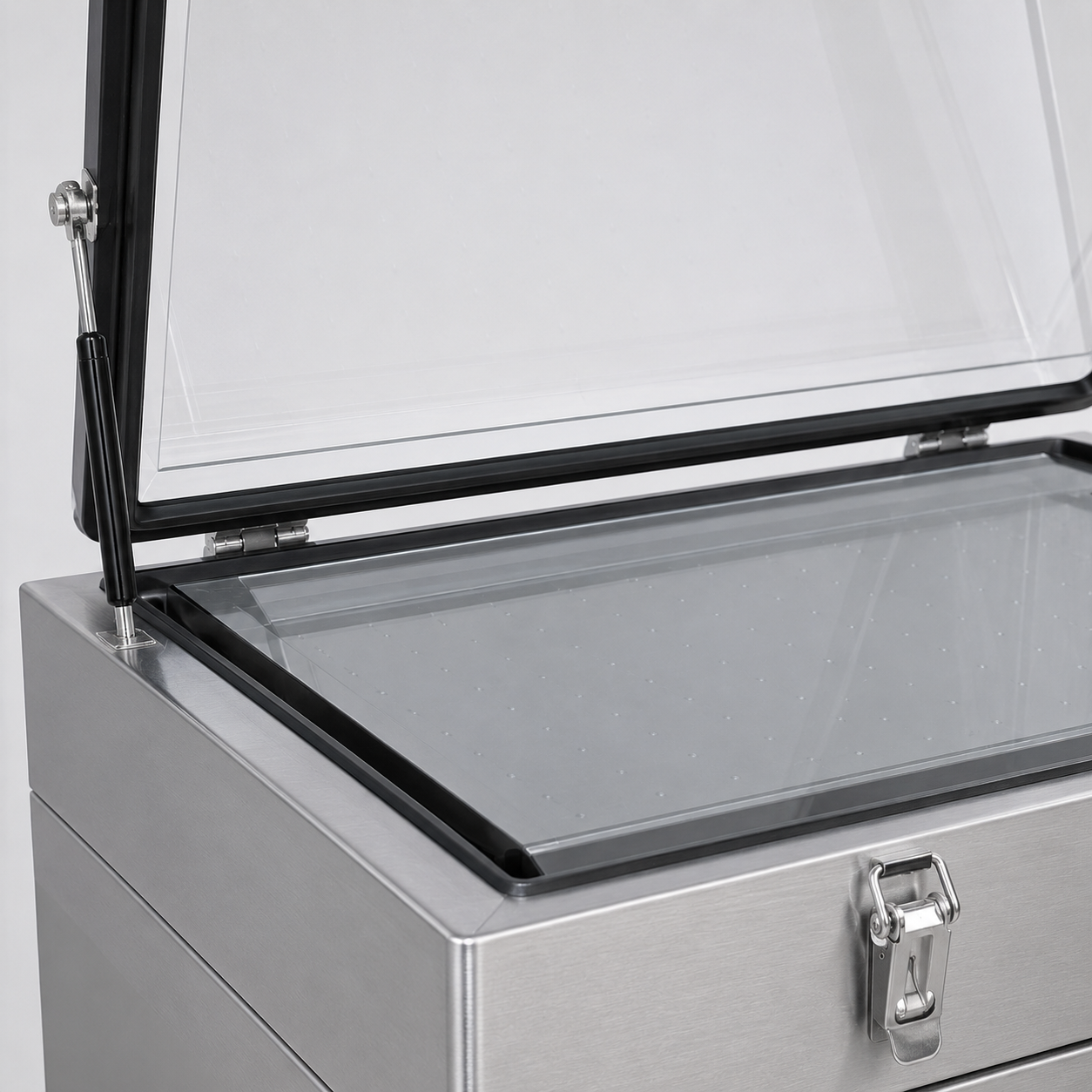

本设备具备多项核心性能优势，搭载静音稳定真空泵，抽气速度快且整机使用寿命长久，UV 灯光功率支持自由调节，薄款菲林与厚感光版材都能适配加工，机身配备全透明密封盖板，制版过程中内部不会产生气泡，从根源避免印刷图案变形，曝光时长支持 1 至 999 秒自动定时设置，能够匹配各类不同材质的制版原料，设备搭载一键自动曝光功能，操作人员无需反复调整各项加工参数，内部多灯管均匀排布，工作时光照分布均衡无明暗差，配套触控显示屏，各类运行参数调控简单直观，可制作精细线条、满版底色图案以及各类复杂鞋样纹路，市面上常规感光版材均可兼容使用，盖板与真空泵相关组件均可拆卸，日常清洁与维护操作十分简便，整机配备耐老化耐磨真空软管，长期投入生产使用也能有效压低维修更换成本，同时自带漏气、灯管故障自动报警机制，能够大幅减少版材、菲林等原材料的报废损耗。

这款真空晒版机适用行业广泛，主要面向制鞋车间、皮革压花加工厂、鞋类丝印车间、箱包五金加工企业以及工艺礼品印刷厂，设备搭配丝印菲林、感光树脂版、胶印底片即可完成曝光印版制作，多用于鞋样开发打版以及丝网模板批量生产，可加工制作鞋类商标、运动鞋表面纹路、童鞋装饰花纹、皮包压花模具以及各类包装印刷图案，光照强度与真空密封吸力均可灵活调节，适配不同厚薄规格的制版材料，加工成型后的模板图案边缘清晰、尺寸精度高，完全符合各大鞋厂丝网印刷的加工质量标准。

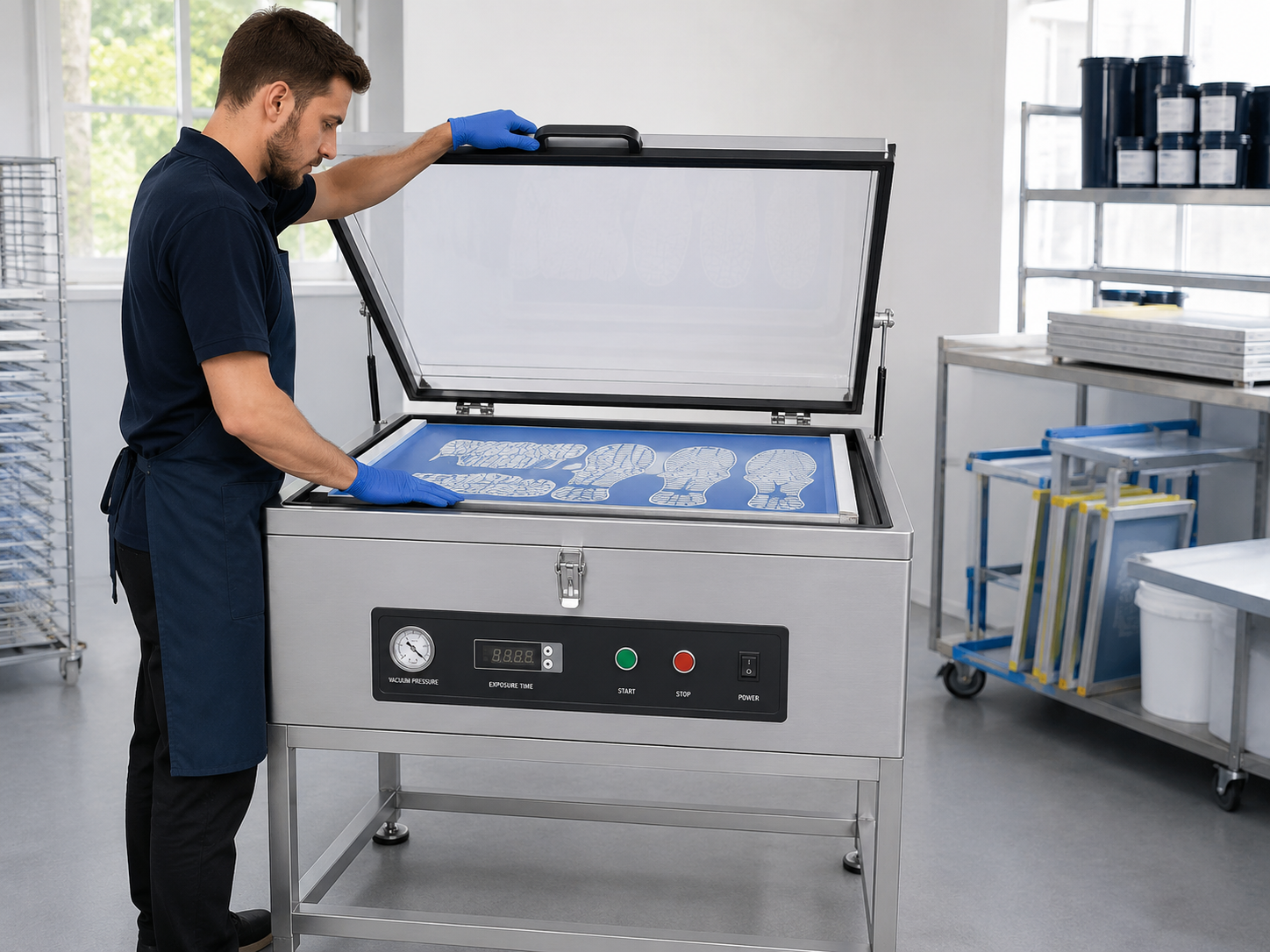

设备拥有标准化完整操作流程，开机作业前工作人员需要逐一检查设备电源、真空管路以及 UV 曝光灯管的运行状态，结合所用版材厚度调整灯管功率、真空吸力大小与曝光时长，正式批量制版前需取用小块菲林进行试样曝光测试，作业时将菲林与感光版平整铺放到位，启动真空抽气功能直至工作台内部空气完全排空，每日全部制版工作结束后关闭整机电源，及时清理工作台残留废料与碎屑。

设备安装时需将整机放置在平整坚固的地面，设备周边预留充足空间用于机身散热和后期检修维护，接入带有可靠接地线的 220 伏交流电源，严格对照配套操作手册完成 UV 灯管组、真空管路与透明密封盖板的组装工作，装配完成后进行五至十分钟空载试运行，使用标准样板完成全套曝光参数调试。设备配套完善的维护维修管理规范，日常维护需要擦拭机身表面灰尘与残留菲林碎屑，检查真空密封效果以及灯管运行工况；每周维护要查看真空管路磨损程度，紧固机身所有松动接头，同步测试触摸屏故障报警功能是否灵敏有效；月度维护对真空管路进行深度清洁，检测灯管老化损耗程度，配件磨损严重时及时更换。

设备检修需遵守统一操作规范，依据屏幕图形提示逐项排查故障点位，拆机检修前必须切断整机电源，定期更换老化 UV 灯管，保障曝光成型的图案清晰锐利。针对客户高频咨询的各类使用问题，这款用于制作鞋类丝网印模板的设备标准名称为真空曝光机，也常被称作丝印真空晒版机、真空曝光制版机，是专门针对鞋类丝网印刷制版研发的专业设备。

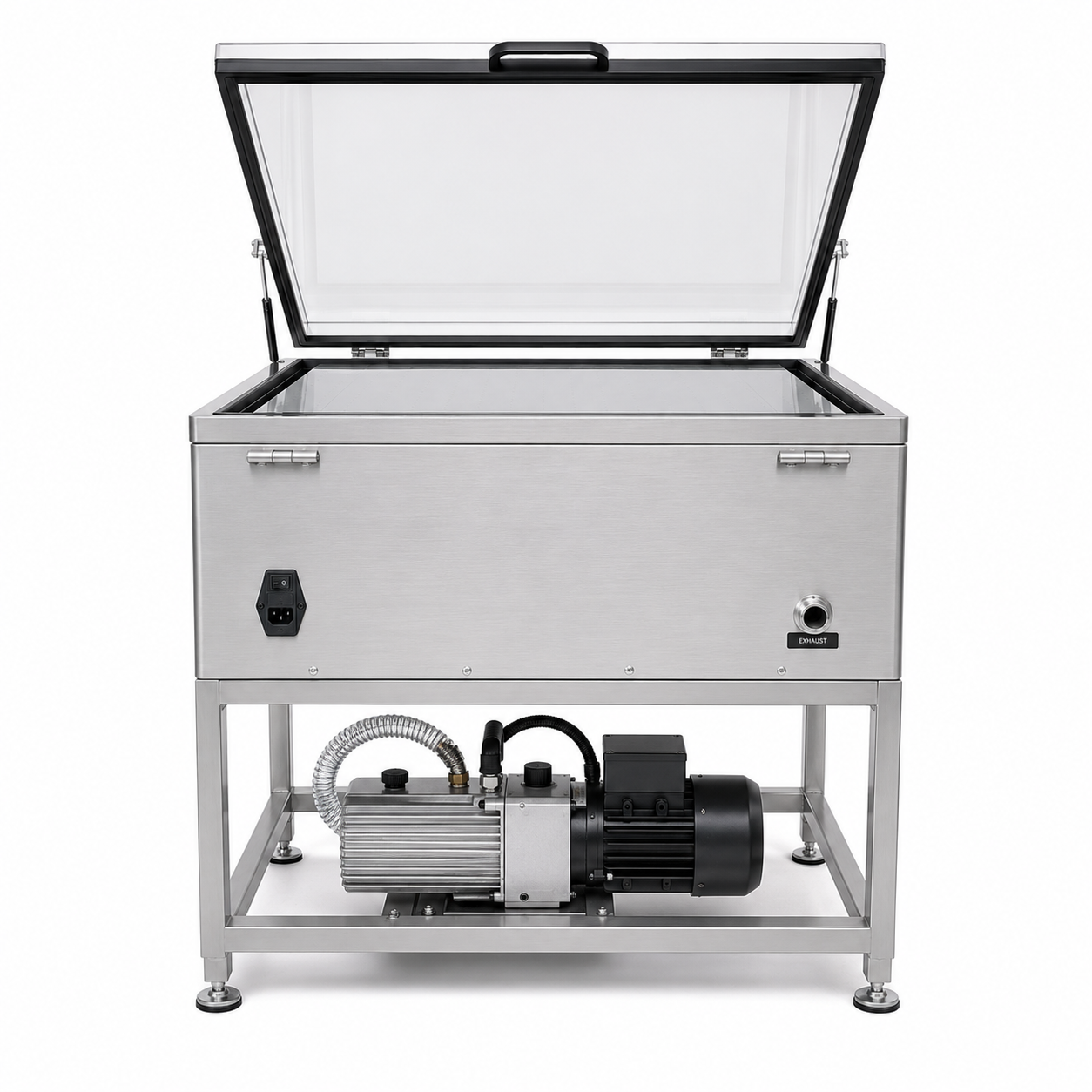

本机可适配丝印菲林、感光树脂版、胶印底片等感光材料，同时兼容可循环感光版材，主要用来加工鞋标、运动鞋纹路等各类丝网模板；我们面向制鞋工厂推出 EB1000、EB1300 两款真空曝光机机型，有效曝光面积分别为 1000×900 毫米、1300×1200 毫米，分别满足鞋款打样开发与大批量连续制版的生产需求；该丝印真空曝光机加工鞋类装饰花纹的曝光精度可达 ±0.04 毫米，能够成型直径 0.1 毫米的超细线条，各类复杂童鞋装饰图案成型后边缘清晰锐利；设备 UV 功率独立可调，曝光时间可在 1 秒至 999 秒区间自由设定，薄款软菲林、厚款专用鞋印版材都能适配加工；设备依靠全覆盖透明吸附盖板搭配大流量静音真空泵，可彻底抽除工作台内部空气，杜绝气泡引发的图案变形，降低可重复使用鞋用菲林的报废概率。

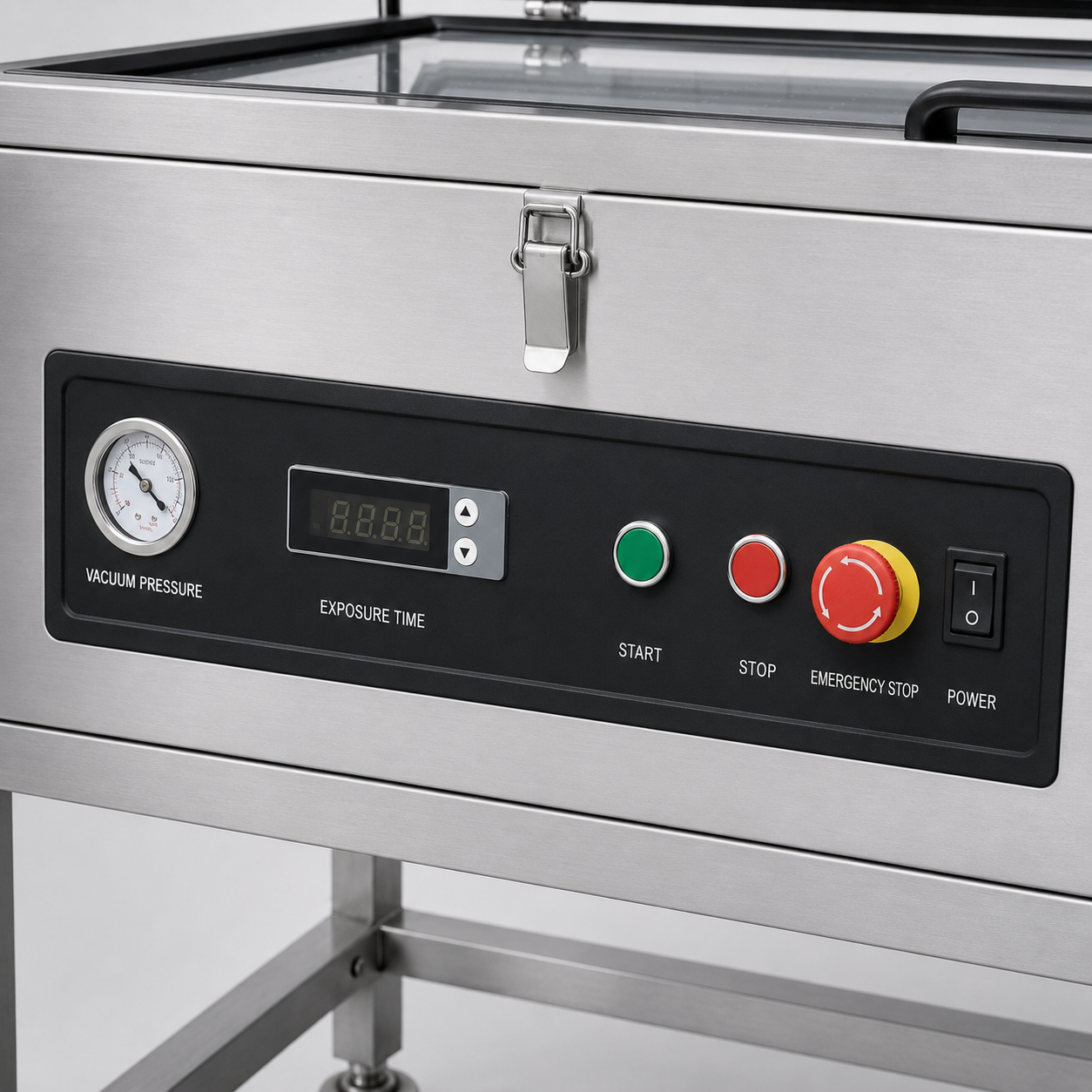

除适配鞋厂大批量印刷作业的常规全自动真空曝光机之外，我们还提供 LED 节能型真空曝光制版机作为备选机型；整机搭载一键自动曝光功能与触控显示屏，批量制作鞋版时无需重复设置参数，车间普通操作人员能够快速上手操作；设备自带真空漏气、灯管故障双重报警功能，可提前规避丝网模板报废问题，提升各类版材循环利用率。

EB1000 与 EB1300 两款制鞋专用真空曝光机统一采用 220V、50Hz 交流电供电，最大可加工厚度 5 毫米的版材，其中 EB1000 整机功率 2.0 千瓦，EB1300 整机功率 2.6 千瓦；LED 款真空曝光制版机输出的紫外光线柔和且分布均匀，能够有效延长感光版材使用寿命，鞋用印版可多次循环复用，不易提前老化报废；设备多重结构设计可帮助鞋厂节约耗材、实现循环化生产，一方面彻底消除气泡带来的残次模板，减少菲林废弃损耗，另一方面整机核心配件支持拆卸单独维修替换，无需整体更换设备，从整体上降低鞋样制版的耗材与设备运维成本。
