自动CCD视觉定位CO2激光切割机
型号：LC1610-CCD / LC1813-CCD
| 规格 | LC1610-CCD | LC1813-CCD |
|---|---|---|
| 有效切割面积 | 1600×1000毫米 | 1800×1300毫米 |
| 定位系统 | 全幅面CCD高清视觉相机 | 全幅面CCD高清视觉相机 |
| 切割精度 | ±0.015毫米精准轮廓切割 | ±0.015毫米精准轮廓切割 |
| 激光源 | CO2密封激光管，水冷 | CO2 密封激光管，水冷 |
| 激光功率 | 100W（可选130W/150W） | 130W（可选150W） |
| 切割速度 | 0–36000毫米/分钟可调 | 0–36000毫米/分钟可调 |
| 激光头 | 双独立切割头，同步/异步工作 | 双独立切割头，同步/异步工作 |
| 送料方式 | 卷料自动连续送料平台 | 卷材自动连续送料平台 |
| 支持的文件格式 | DXF、PLT、AI、BMP、DST、DWG | DXF、PLT、AI、BMP、DST、DWG |
| 适用材料 | 皮革、PU、飞织面料、纺织品、网布、鞋材复合材料 | 皮革、PU、飞织面料、纺织品、网布、鞋材复合材料 |
| 控制系统 | 数字离线控制+触摸操作面板 | 数字离线控制+触摸操作面板 |
| 工作功率 | 1.5千瓦 | 1.8千瓦 |
| 工作电压 | AC220V 50Hz | AC220V 50Hz |
| 冷却设备 | 循环水冷却机 | 循环水冷却机 |
| 机器尺寸（长×宽×高） | 2300×1500×1100mm | 2700×1800×1100mm |
| 木箱尺寸（长×宽×高） | 2400×1600×1200毫米 | 2800×1900×1200毫米 |
| 净重 | 580公斤 | 720公斤 |
| 毛重 | 640公斤 | 790公斤 |

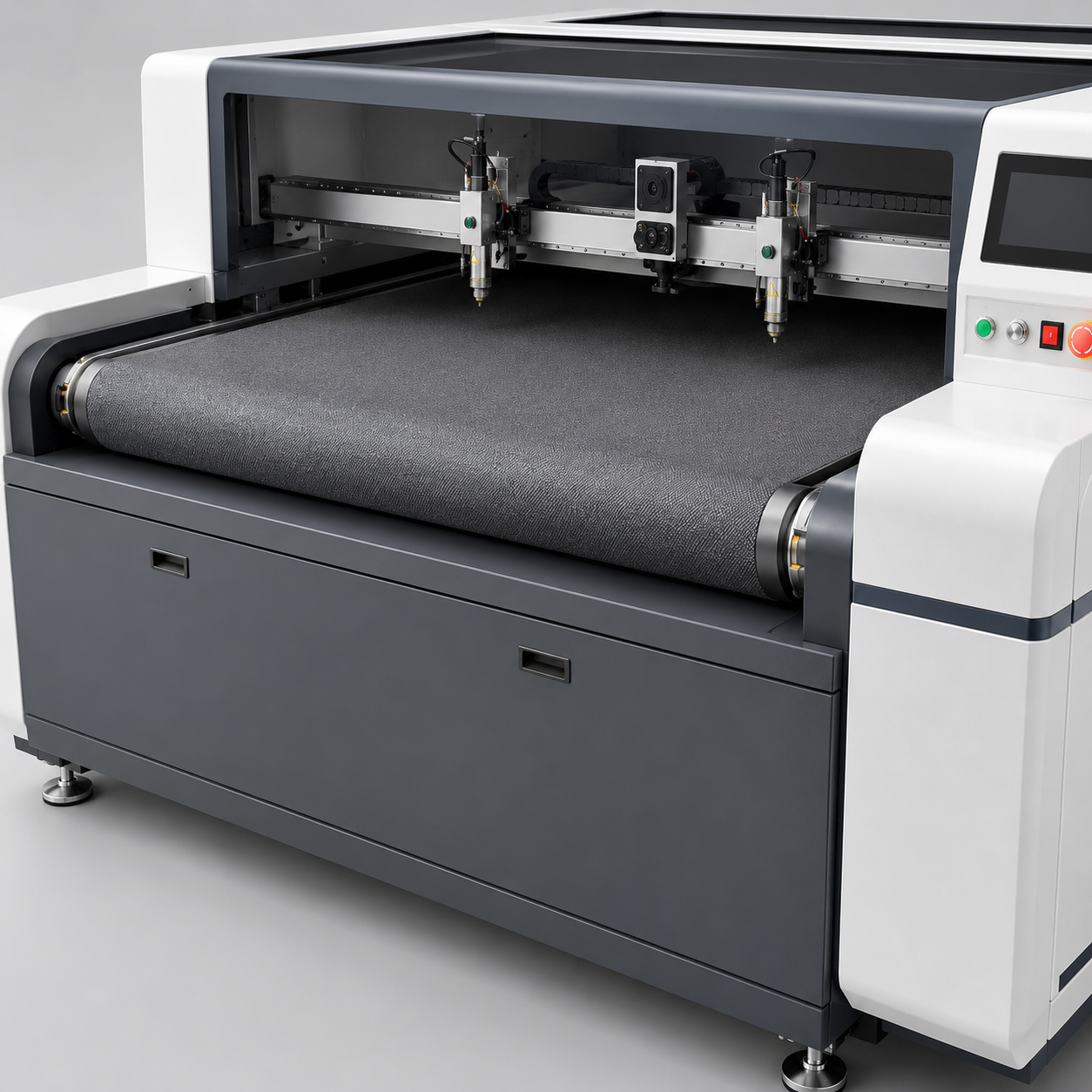

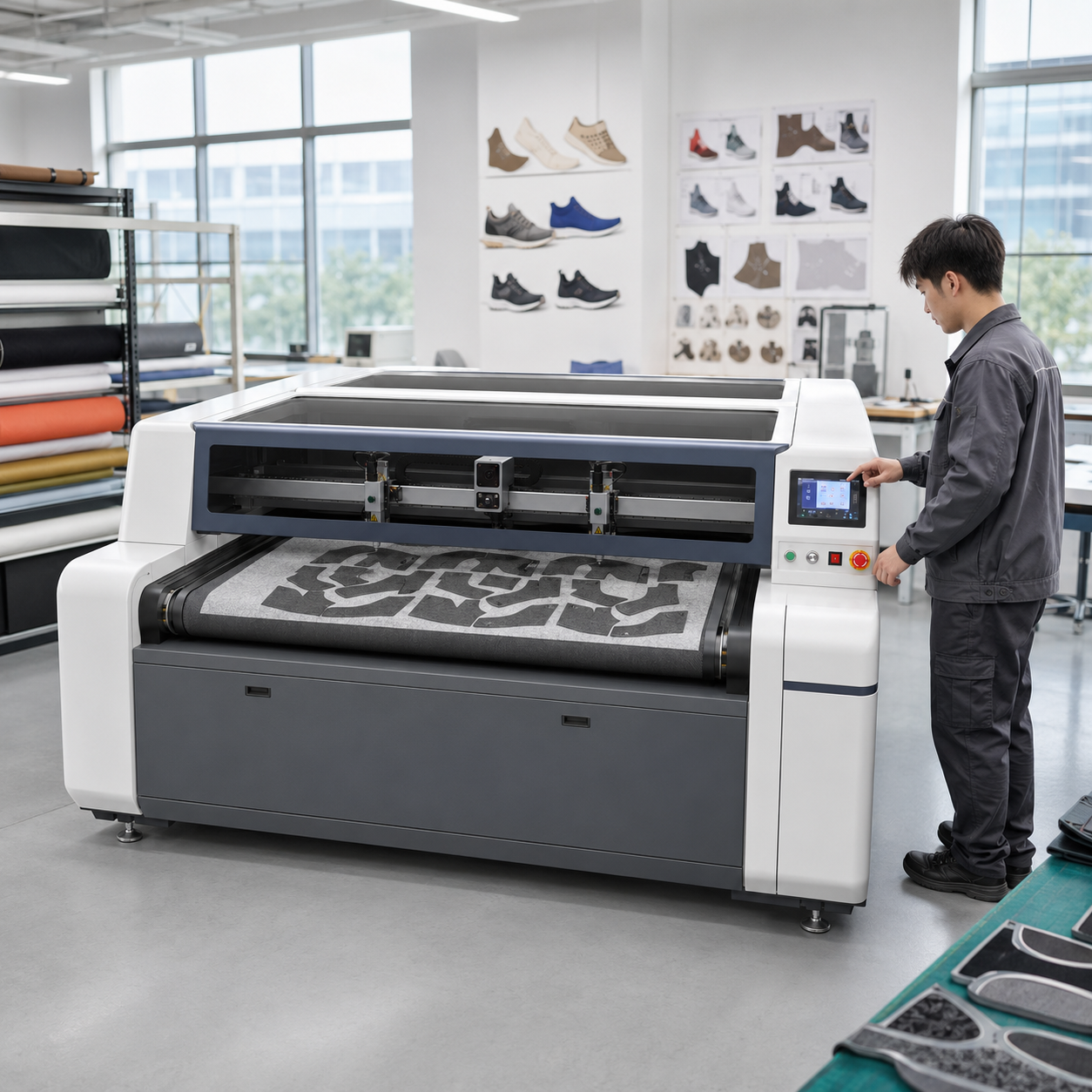

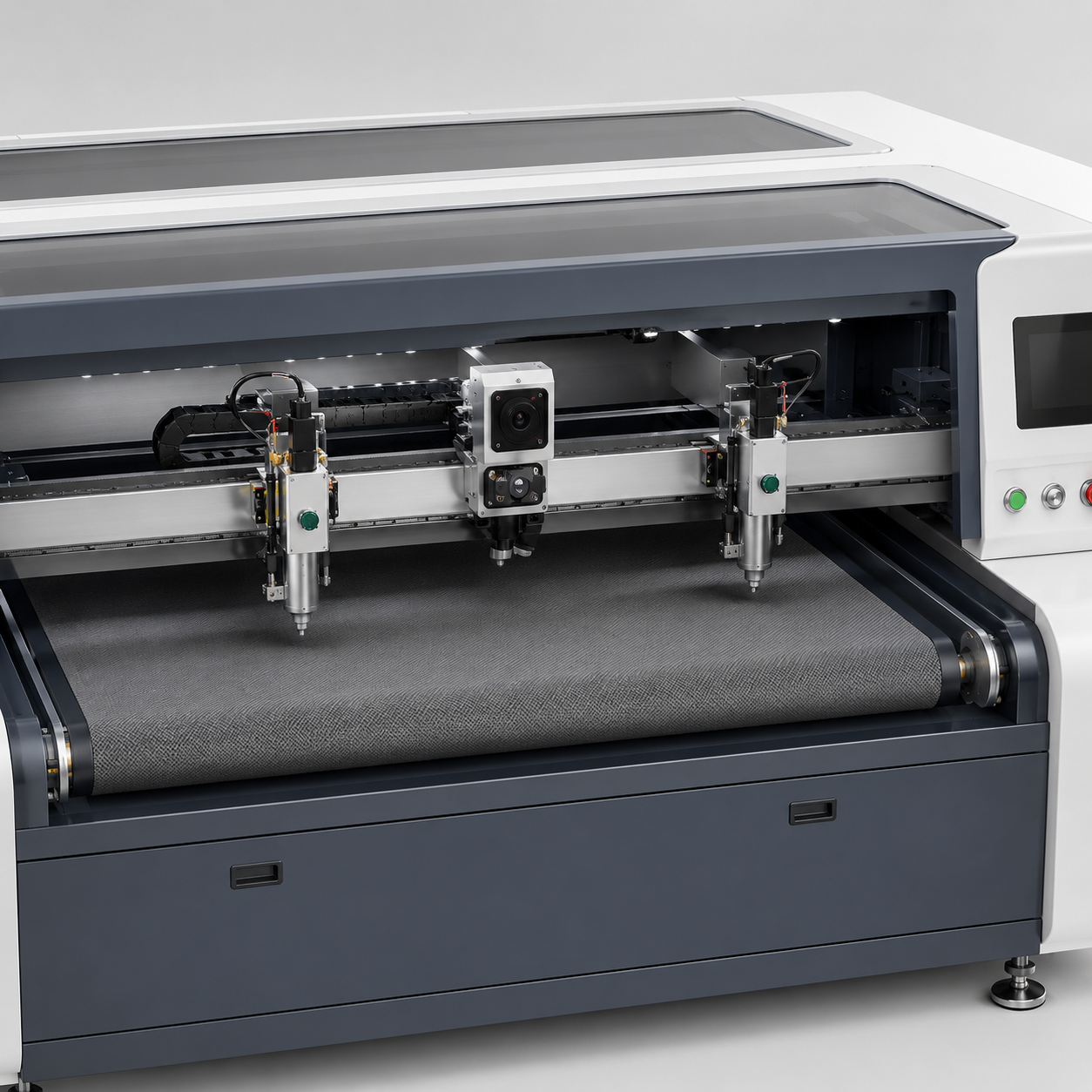

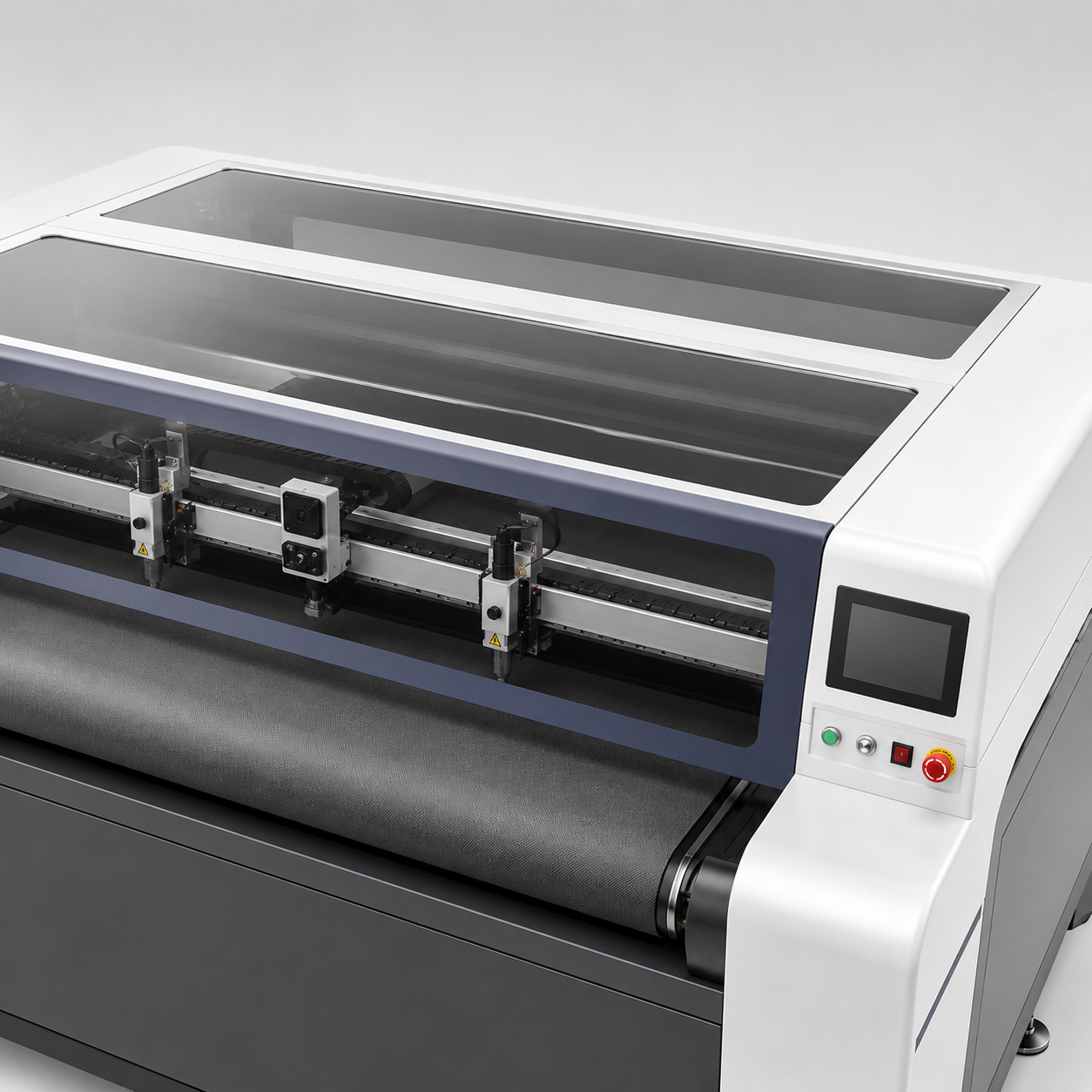

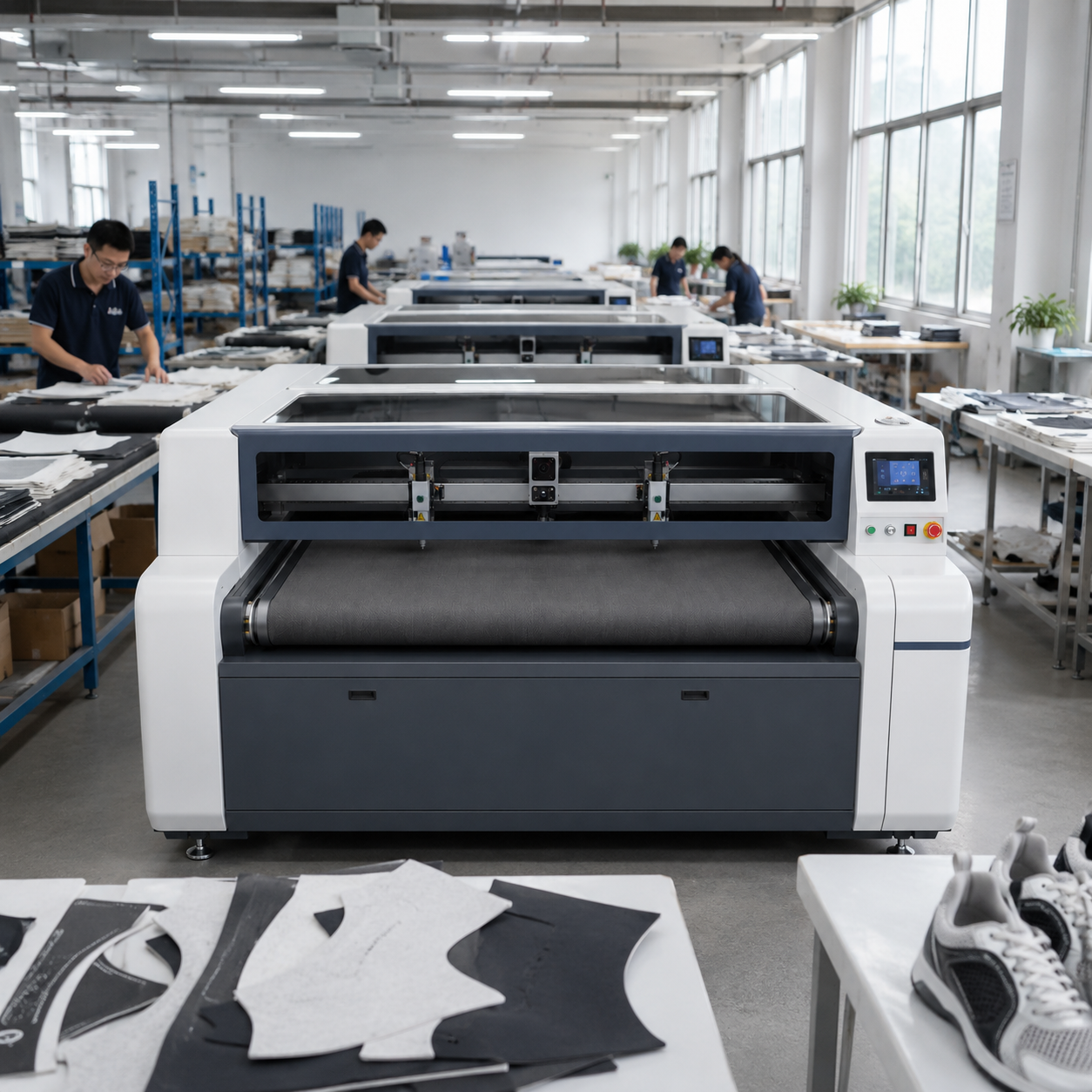

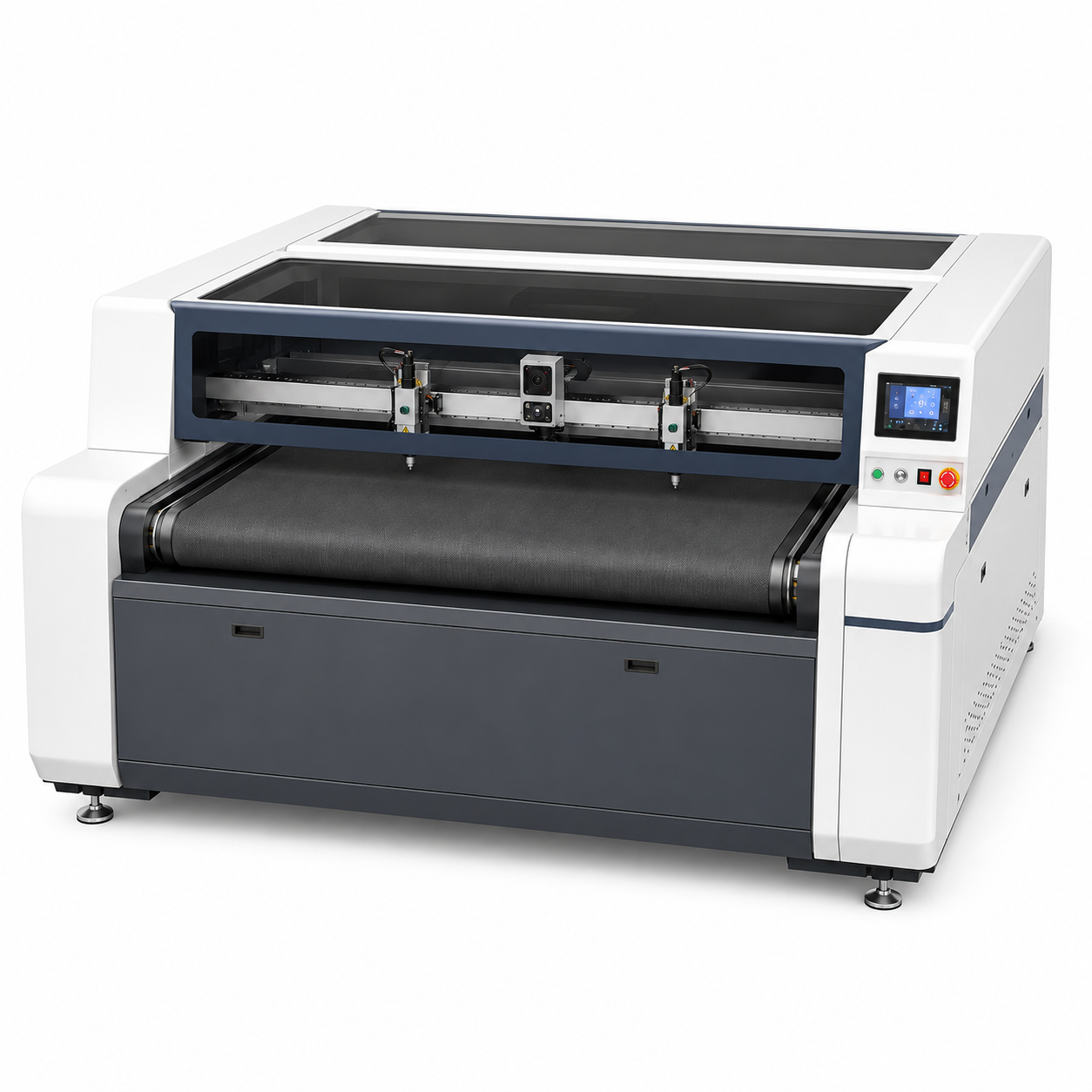

全自动 CCD 视觉定位 CO2 激光裁床 双头自动送料皮革切割机
本机搭载全CCD视觉扫描系统，可自动识别印刷鞋样外轮廓，采用双激光头同步加工结构，小批量连续切割作业生产效率直接翻倍，配备自动卷料送料机构，无需人工频繁上料换卷，切割定位精度高达±0.015毫米，裁片切口光滑无毛刺、边缘不会发黄碳化，激光输出功率与切割行进速度均可自由调节，轻薄飞织面料与厚实真皮皮革材料都能适配加工。
内置智能自动套料排版程序，原材料消耗可节省10%至18%，搭载断点续切保护功能，突发断电重启后可接续加工，避免整卷材料报废浪费，配套水循环恒温冷却系统，保障激光管长时间连续稳定运行，人机交互采用触摸控制面板，常用切割工艺参数支持一键保存调取，输送工作台表面做防滑处理，高速裁切过程中卷材不会滑移错位，除尘集尘罩可拆卸拆装，方便清理布料、皮革加工碎屑，设备自带激光光路异常、送料卡顿双重故障报警提示，大幅降低鞋面裁片不良品产出概率。
这款CCD视觉定位激光切割机专供鞋样研发室、大型运动鞋生产工厂、飞织鞋面自动化生产线以及皮革配件加工车间使用，可对数码印花鞋面、飞织针织面料、PU合成革、网眼内衬与各类复合鞋材完成精准轮廓裁切，兼顾新品鞋样开发与中小批量量产加工需求，适用于运动鞋鞋面、休闲鞋飞织面料、童鞋装饰辅料、成品鞋垫下料作业，激光功率、切割速度等工艺参数灵活可调，适配柔软纺织面料与厚款硬质皮革，批量产出裁片尺寸统一精度稳定，满足运动鞋厂严苛的生产效率与成品品质管控标准。设备拥有标准化规范操作流程，开机投产前全面检查整机供电线路、冷水冷却机组与CCD视觉相机运行状态，导入鞋样版型文件后通过触摸
屏设定匹配的激光功率与切割速度，将整卷原材料装夹至自动送料辊架，启动CCD视觉扫描自动提取印刷图案轮廓，确认系统智能生成的套料排版布局无误后开启双头同步自动切割，每日生产作业结束后分拣整理成型鞋类裁片，清理工作台粉尘与加工碎屑，最后关闭水循环冷却系统与整机电源。设备安装时平稳摆放在平整坚实地面，机身前后预留卷材装卸与设备检修维护空间，接入AC220V交流电源并做好可靠接地防护，严格参照配套操作手册完成冷水机组、集尘防护罩、自动送料辊组件装配工作，整机装配完毕后开展五至十分钟空载试运行，使用印花鞋材试样校准CCD视觉识别定位精度后方可正式投产。
设备配套分周期标准化保养与维修管理规范，日常保养清理工作台表面布料皮革碎屑，检查冷水机内部冷却水液位与CCD相机镜头洁净清晰度；每周保养查看输送皮带松紧张力，测试双激光头同步运行精度与整机故障报警功能是否灵敏有效；月度保养对设备内部光路、传动区域深度除尘清理，及时更换老化冷却水，全面检测激光管损耗老化程度；设备维修作业需依据触摸屏弹出故障提示逐项排查故障点位，拆解任何零部件检修前必须完全切断整机供电电源，定期更换老化损耗激光管，持续保障裁片切割边缘光滑平整无瑕疵。针对客户高频咨询相关问题，用于印花鞋面视觉定位裁切的专业设备标准名称为CCD视觉定位CO2激光切割机，也称作双头自动送料激光切割机，专门针对飞织面料、皮革鞋面轮廓自动切割工序研发制造；这款双头激光切割机可加工真皮、PU合成革、飞织针织面料、网眼布料及各类鞋用复合材料，覆盖运动鞋鞋面打样、小批量量产全部主流原材料。
设备视觉定位加工精度可达±0.015毫米，能够精准跟随数码印刷鞋面图案轮廓切割，彻底规避鞋面裁片错位、版型不匹配等缺陷；激光输出功率与切割行进速度支持无级调节，薄款柔软飞织面料、厚实硬质真皮均可匹配对应加工参数，不会出现面料烧边碳化或是切割不透的质量问题；双激光头支持同步或异步独立运行，可同时加工两组不同鞋样，大幅缩短单批次订单整体生产周期；设备内置智能套料排版系统优化材料排布提升利用率，搭配断点续切、故障自动报警功能，避免突发停机造成整卷原材料报废损耗。
智能套料程序最大化利用卷材幅面，裁切剩余小块边角面料可统一回收，用于小型鞋类装饰配件下料，有效削减工厂原材料采购消耗；输送带、激光管等易损配件可单独拆装更换，无需整机替换，设备达到报废使用年限后，金属机架、驱动电机、光学光路组件可按照当地环保法规分类回收处置，助力工厂实现低损耗循环化绿色生产模式。
